FPA200

CELDA ALTA TENSION ATEX
FPA

Introducción

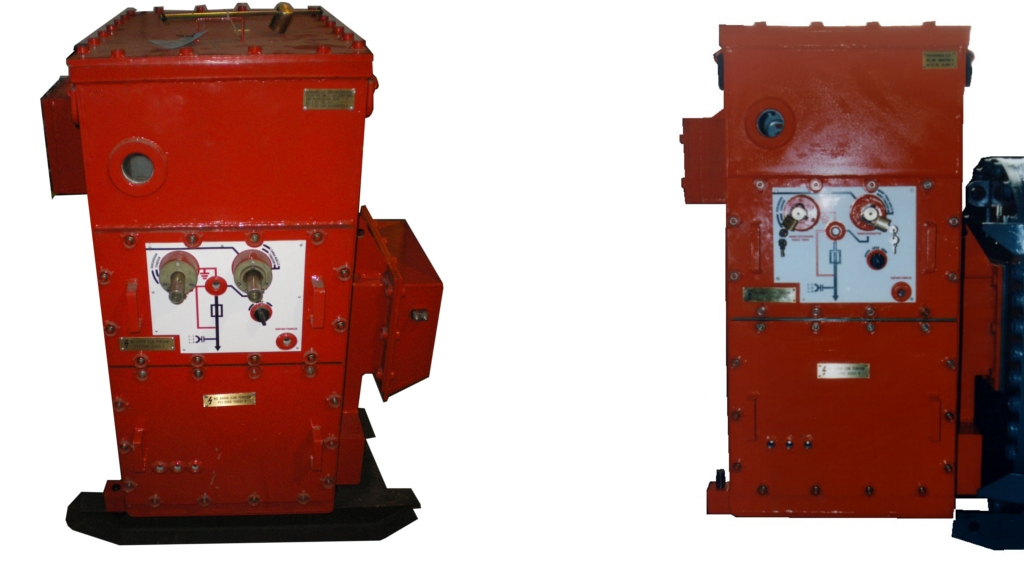

La envolvente FPA200 antideflagrante certificada ATEX Ex d I está construida en acero y está preparada para ser acoplada a transformadores TPA o para ser montada sobre un patín con caja de salida en alta tensión. En su interior contiene un interruptor ruptorfusible con contactos en SF6





 Características



Tensión asignada [kV]                 7.2
Intensidad asignada embarrado [A]             400/ 630
Intensidad asignada en la derivación [A]               200
Int. de corta duración embarrado superior (1 ó 3 s) [kA]              16/20
Nivel de aislamiento: Frecuencia industrial (1 min)
   a tierra y entre fases [kV] 28
   a la distancia de seccionamiento [kV] 32
Nivel de aislamiento: Impulso tipo rayo
   a tierra y entre fases [kV]CRESTA 75
   a la distancia de seccionamiento [kV]CRESTA 85
Capacidad de cierre [kA]CRESTA 2,5
Capacidad de corte
   Corriente principalmente activa [A] 400/630
  Corriente capacitiva [A] 31,5
   Corriente inductiva [A] 16
   Falta a tierra ICE [A] 63
    Falta a tierra  [A] 31,5
Capacidad de ruptura combinación interruptor-fusibles [kA] 20
Corriente de transferencia (UNE-EN 60420) [A] 1500



pdfDescargar Descripción Completa del Producto en PDF
