MACKINA WESTFALIA, S.A. fabrica equipos para sostenimiento entre 0,40 y 5,00 m. entre 0 y 60º de inclinación.

Estemples MAC

ESTEMPLES DE BOMBA COLECTIVA
MAC

Introducción

El estemple individual de bomba colectiva MAC está diseñado como elemento de sostenimiento de labores subterráneas clasificadas con “Condición de riesgo 2” (atmósfera potencialmente explosiva), con las prescripciones de uso previstas en el Reglamento General de Normas Básicas de Seguridad Minera





Características

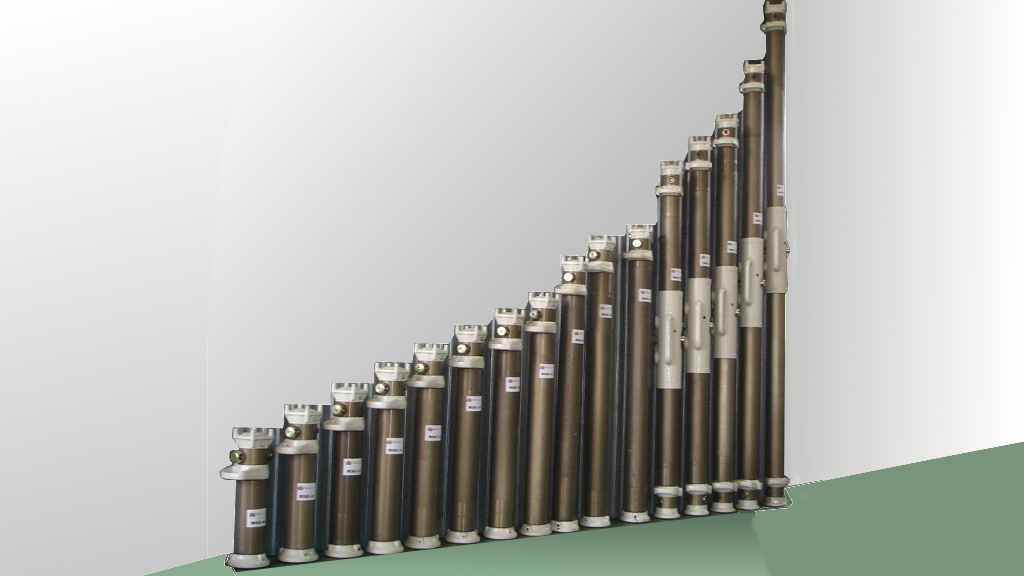

Los 16  tipos existentes son constructivamente iguales con  las siguientes características diferenciadoras:

Desde el tipo MAC-08 hasta el MAC 30 la única diferencia radica en la  longitud  del tubo exterior, del tubo interior y del muelle recuperador

Desde el tipo MAC-32 hasta el MAC-50 se configuran en base a dos partes activas, simétricamente dispuestas a ambos lados de un cuerpo central de acero, portador de la válvula  de seguridad

Todos ellos incorporan la misma válvula MAC-VS 100, que además de constituir el elemento de carga y descarga hidráulica del estemple, cumple la función de válvula limitadora de la presión hidráulica, cuyo valor de taraje define la presión de deslizamiento y ésta a su vez determina la carga nominal del estemple



    TIPO

LONGITUD

EXTENDIDO

mm

LONGITUD
RECOGIDO

mm

CARRERA

mm

PESO

Kg

SUPERFICIE

EMBOLO

cm²

PRESION Max.

DE PUESTA

bar

PRESION
NOMINAL

bar

CARGA

NOMINAL

kN

 MAC-08 800 570 230 29,2 95,9 290 378 363
MAC-10 1000 670 330 32 95,9 290 378 363
MAC-12 1200 770 430 35,8 95,9 290 378 363
MAC-14 1400 870 530 38,6 95,9 290 378 363
MAC-16 1600 970 630 41,5 95,9 290 378 363
MAC-18 1800 1070 730 44,3 95,9 290 378 363
MAC-20 2000 1170 830 47 95,9 290 378 363
MAC-22 2200 1270 930 50 95,9 290 378 363
MAC-25 2500 1485 1015 56,6 95,9 290 378 363
MAC-28 2800 1635 1165 62 95,9 227 284 272
MAC-30 3000 1735 1265 66,2 95,9 227 284 272
MAC-32 3200 2160 1040 96 95,9 227 284 272
MAC-36 3620 2360 1260 104 95,9 227 284 272
MAC-40 4020 2560 1460 112 95,9 174 201 193
MAC-44 4420 2790 1630 122 95,9 174 201 193
MAC-50 5020 3490 1530 134 95,9 174 201 193
