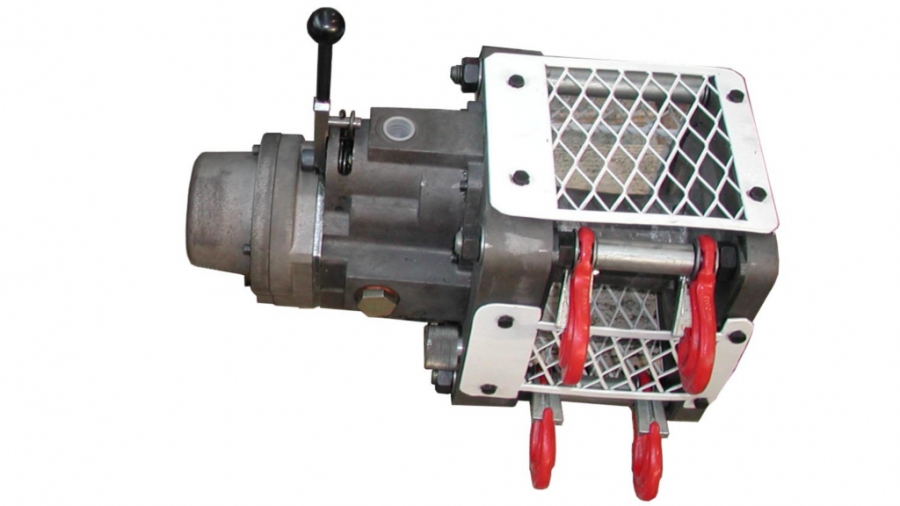

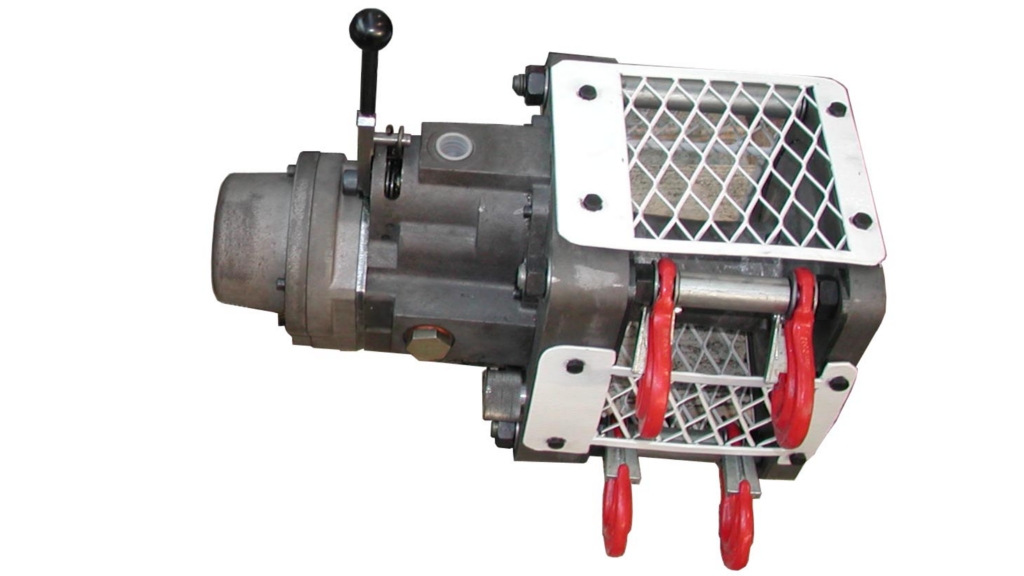

Cabrestante CNM04

CABRESTANTE NEUMATICO
CNM04

Introducción

El cabrestante neumático CNM04  está concebido como una máquina destinada a la elevación y descenso de cargas  en labores auxiliares de montaje y  operaciones variadas, típicas de las labores mineras u otros entornos, mediante tracción de cable metálico arrollado sobre tambor.

Todo el conjunto está integrado en una construcción monobloque sobre el que se dispone de 4 ganchos de  anclaje y suspensión. La construcción de rotores de motor y ruedas de engranajes se realiza en acero cementado, templado y rectificado, mientras que  el bastidor, tambor y carter de motor se realizan en aleación de aluminio de alta resistencia de forma que se obtiene un conjunto con una buena relación peso/dimensiones/prestaciones . Todas las partes rodantes están soportadas sobre rodamientos.





Características

  • Motor neumático con doble sentido de marcha
  • Potencia el motor ........................................................................................................ 4 CV
  • Presión de utilización ............................................................................................. 5 bares
  • Consumo de aire libre ........................................................................................ 3 m3 /min
  • Tiro máximo ........................................................................................................... 750 daN
  • Velocidad máxima ................................................................................................ 18 m/min
  • Nivel sonoro .............................................................................................................. 75 dB
  • Capacidad del tambor:
  • Con cable de   6 mm de diámetro (Carga máxima 480 Kg)............................... 120 mts
  • Con cable de   8 mm de diámetro............................................................................ 70 mts
  • Con cable de   10 mm de diámetro.......................................................................... 45 mts
  • Peso sin cable ............................................................................................................. 38 Kg
  • Palanca de mando de tres posiciones: Adelante, Paro y Atrás con retorno por muelle a la posición cero.
  • Freno automático incorporado
