SCRAPER
CSP30
Introducción

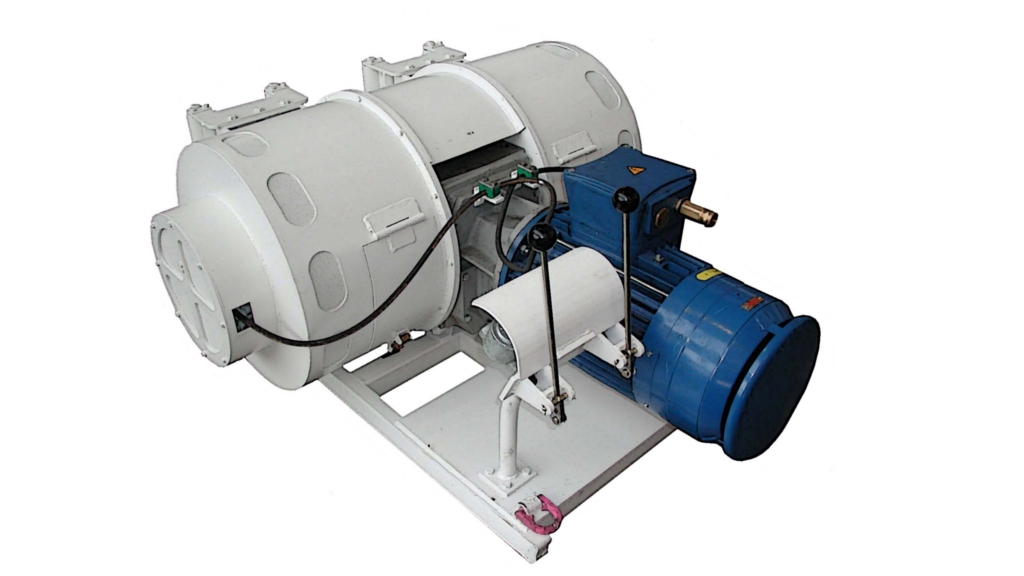

El CSP-30 es un Cabrestante Scraper de accionamiento eléctrico con una potencia de 30 CV destinado a ser utilizado en labores mineras con “Condición de riesgo 2” (atmósfera potencialmente explosiva), con las prescripciones de uso previstas en el Reglamento General de Normas Básicas de Seguridad Minera, para la extracción de material mediante cuchara de arrastre en lugares de difícil acceso.
El conjunto va montado en un bastidor electro-soldado de gran robustez donde se apoya el reductor de ejes perpendiculares y doble eje de salida, los mandos hidráulicos de accionamiento de los embragues y cáncamos para una segura fijación.
Sobre los ejes de salida del reductor giran los frenos de disco que hacen la función de embrague, permiten el giro de los tambores de tracción y reenvío, siendo accionados hidráulicamente por sendas bombas manuales que inyectan líquido a presión a través de una junta rotativa.
Los discos de frenos están protegidos por carcasas perforadas para una mejor ventilación y sobre ellas están colocados los rodillos que guían el cable y lo protegen de su deterioro.
El accionamiento se realiza mediante un motor antideflagrante de 22 kW de forma constructiva B5.
Pulsar imagen para ampliar
Características
| Potencia de accionamiento | 22kW |
| Velocidad del motor | 1500 rpm |
| Fuerza de arrastre del tambor | 1800 kg |
| Indice de reducción | 30.6 |
| Velocidad en el cable de tiro | 1,12 m/s |
| Velocidad en el cable de reenvío | 1,33 m/s |
| Diámetro del cable | 14 mm |
| Capacidad de arrollamiento tambor de tiro | 180 m |
| Capacidad de arrollamiento tambor de reenvío | 125 m |
| Diámetro del tambor de tiro | 350 mm |
| Diámetro del tambor de reenvío | 450 mm |
| Diámetro exterior de los tambores | 650 mm |
| Ancho de los tambores | 220 mm |
