Celda BT PBR20

CELDA BAJA TENSION ATEX
PBR20

Introducción

Celda de distribución antideflagrante, certificada Ex d I, en baja tensión hasta 1100V 50/60Hz y dos salidas protegidas regulables hasta 400A.





 Características

 Consta de un único compartimento cerrado por puerta atornillada y el equipo eléctrico está formado principalmente por los siguientes elementos:

  • Control de aislamiento continuo con dos niveles de aviso y un nivel de disparo, con posibilidad de ensayo, lectura continua de resistencia aislamiento y señalización óptica de defectos.
  • Dos disyuntores de 400A con protección magneto térmica.
  • Opcionalmente dos circuitos de vigilancia  aislamiento a contactor abierto. “lockout”.
  • Un relé “localizador de defecto”.
  • Un relé de protección de alta temperatura en transformador en conexión con sondas térmicas en las bobinas de baja.
  • Señalización de consumos y defectos.
  • Un limitador de sobretensiones.
  • Circuito enclavamiento eléctrico con celda de alta tensión.

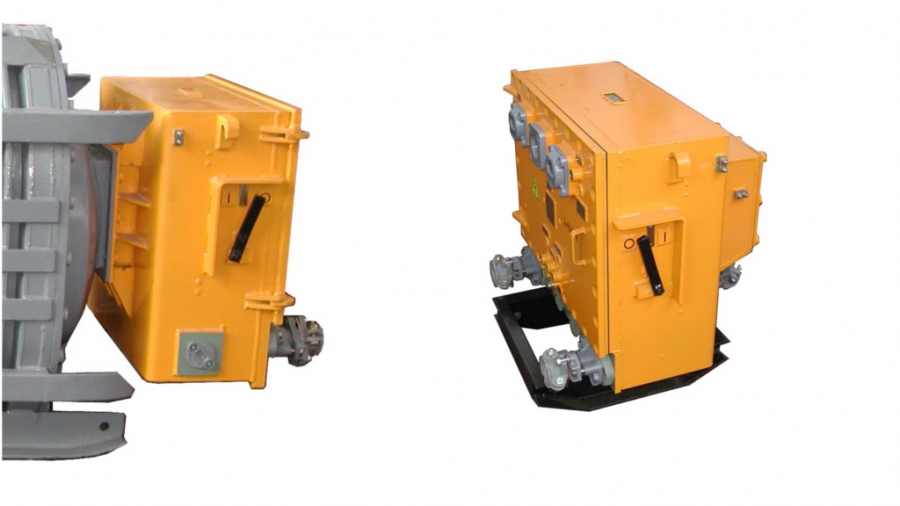

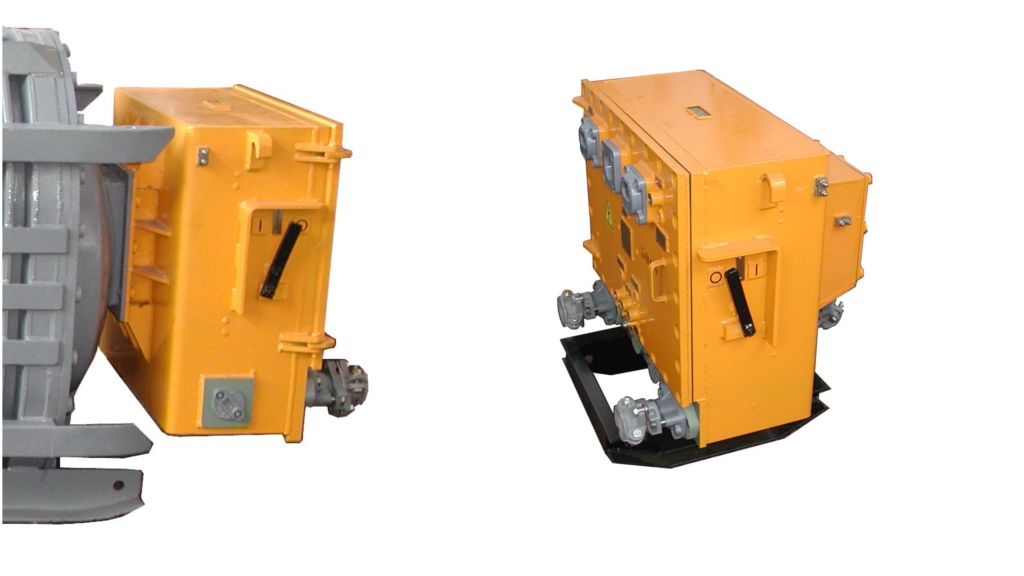

Puede ser montada sobre transformador directamente o independiente del mismo, mediante caja de entrada.



pdfDescargar Descripción Completa del Producto en PDF
